（1）对控制柜安全回路接地故障防护试验，试验时人为把安全回路接地，短路时保护开关不会跳开，或烧保险管，电梯安全回路接地故障防护无效。

（2）用万用表低电阻档检查厅门上坎和轿厢接地相连的情况时，阻值达50Ω电阻，接地异常。

（1）电梯必须具备安全回路接地故障防护功能的，如果包含有电气安全装置的电路接地或接触金属构件而造成接地，该电路应：(1)使电梯驱动主机立即停止运转；或(2)第一次正常停止运转后，防止电梯驱动主机再启动。恢复电梯运行只能通过手动复位。经检查图纸无设计问题，检查控制柜的接线，发现出厂时接地保护线漏接（如图1所示），导致接地故障防护功能无效。

▲图1接地保护线漏接

（2）检查厅门上坎和轿厢接地相连的情况时，阻值达50Ω电阻，这个电阻极不正常，如果轿厢和厅门接地均良好的话，此阻值应小于4Ω，即使接地串接，阻值也不可能如此大。经检查轿厢接地电缆在轿顶接线箱中未连接，轿厢未接地。

（3）因厅门和轿厢接地异常，加上控制柜安全回路接地保护线未接，正常情况下，安全回路对地绝缘应该良好。在断开电源情况下，用万用表电阻档测量厅门电气安全触点对地情况，发现触点和厅门上坎相通，说明安全回路接地了。经仔细检查，厅门触点的接线端的硬线有破损（此破损点非常隐蔽，如图2），导致与厅门接触。而此电梯接地防护功能无效才导致电梯安全回路接地故障而电梯照样能运行。

造成此次电梯缺陷，主要是生产厂家把关不严，出厂检测项目不全或者漏检，没有对控制柜接地功能进行检测，导致接地防护功能无效。如果控制柜出厂时，防护功能有效，安装现场就不可能发生门锁触点接地而电梯照样运行。

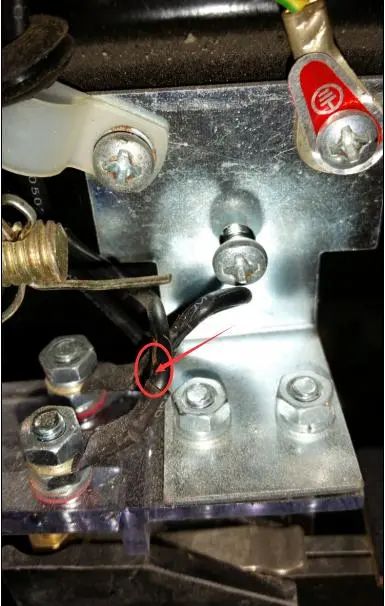

▲图2 厅门电气触点装置

（1）如果没有接地故障防护功能，当电梯安全回路某一点接地时，电梯将带病运行留下安全隐患，而且此故障不易发现和排除。当电梯长时间带安全隐患运行时，如果再发生安全回路另一个点也接地时，就会导致短接安全开关或门锁回路，造成安全回路失效，甚至导致电梯开门运行而发生安全事故。

（1）建议厂家对门锁接线端进行改进，出入口加护套，防止导线破损。
